Edastuskandja
Ühemoodiline optiline kiud on üldiselt kollane, siniste pistikute ja pikema edastuskaugusega. Mitmemoodiline kiud on üldiselt oranž või hall, kreemja või musta pistikuga ja lühema edastuskaugusega.
Pistiku struktuur
Pistikute disainistandardite hulka kuuluvad FC, SC, ST, LC, MTRJ, MPO, MU, SMA, FDDI, E2000, DIN4 ja D4. Kaablid klassifitseeritakse kaabli mõlema otsa pistikute järgi; mõned levinumad kaablikonfiguratsioonid hõlmavad FC–FC, FC–SC, FC–LC, FC–ST, SC–SC ja SC–ST. [vajalik selgitus]
Sisestage südamiku kate

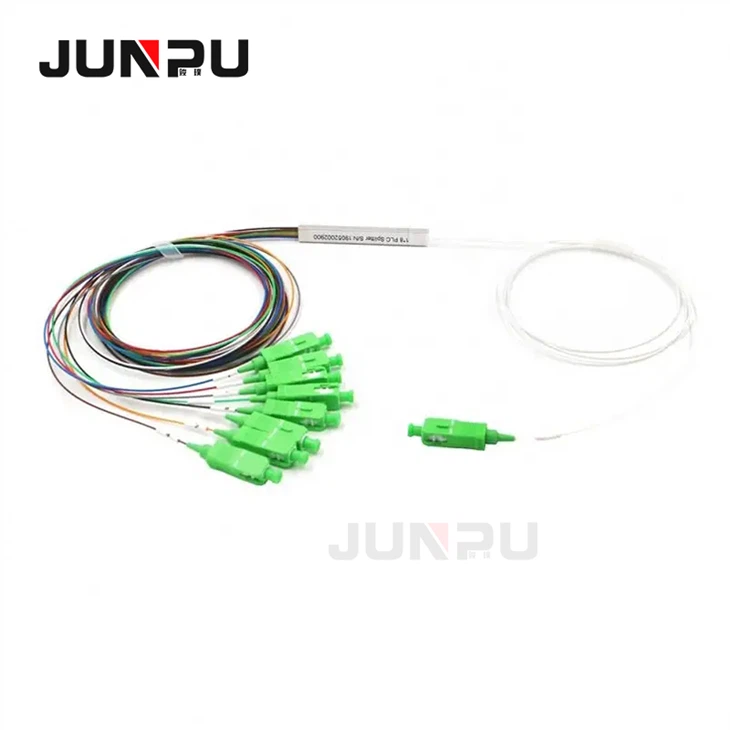

Pistik ühendatakse südamikukaanega, mis vastab APC, UPC või PC konfiguratsioonile. [2] UPC ümbrise kate on lame ja seda kasutavad riigi raadio-, filmi- ja televisiooniadministratsioon ning varased CATV-d. APC-pistiku sisestussüdamiku kate on nurga all (umbes 30 kraadi, ±5 kraadi). [3] Peegelduste vähendamiseks pistiku tagaküljelt kasutatakse UPC poleerimist. Tööstusstandard on maksimaalne väärtus –40 dB arvuti tagasipeegelduse mõõtmisel ja –50 dB UPC tagasipeegelduse mõõtmisel. Kui on vaja vähem tagasipeegeldust, võib olla vajalik APC. APC-pistikutel on ümbrisel 8-kraadine väljalõige. Neid pistikuid saab ära tunda rohelise värvi järgi. APC poleeritud pistikute standardne peegeldusvõime on maksimaalselt –60 dB. APC kiu otstel on väike tagasipeegeldus isegi lahtiühendatuna. [4]
Soomustatud fiiberoptiline patch-juhe
Soomustatud fiiberoptilised plaastrijuhtmed on soomustatud elastse kaitsetoruga (tavaliselt roostevabast terasest) väliskesta sees, et kaitsta sees olevaid klaaskiude. Seda ei kahjustata isegi peale astudes ja sellel on närilistevastane funktsioon. [5]
Paindetundlikud fiiberoptilised plaastrijuhtmed
Paindetundlikke fiiberoptilisi plaastrijuhtmeid kasutatakse laialdaselt fiiberoptiliste kaablite puhul (FTTH). Ühemoodiliste paindetundlike kiudude hulka kuuluvad G657A1, G657A2, G657B2 ja G657B3. [6]
Režiimi reguleerimise hüppaja
Režiimi reguleerimise džemprid on vajalikud, kui Gigabit 1000 Base-LX ruuterid ja lülitid on paigaldatud olemasolevatesse mitmerežiimilistesse kaabeldussüsteemidesse [7]. Transiiveri moodul edastab ainult ühemoodilisi 1300 nm signaale, kuid olemasolevad võrgud on ehitatud mitmemoodiliste kaablite abil.
Kui ühemoodiline laser on suunatud mitmemoodilise kiu keskele, levivad signaalid piki kiu erinevaid teid kaugemasse otsa aja jooksul, muutes kiired üleminekud valguse ja pimeduse vahel eristamatuks ning probleem suureneb, kui kiu pikkus suureneb. Suurendama. Seda ajajaotust nimetatakse diferentsiaalrežiimi viivituseks (DMD) ja see piirab kiu pikkust, mille jooksul saab Gigabit Etherneti signaale edastada. Režiimi konditsioneerimise plaastrijuhtmed kõrvaldavad need mitmed signaalid, suunates ühemoodilise kiirguse mitmemoodilise kiu südamiku keskpunktist eemale. See nihkekiirgus tekitab emissioonisignaali, mis sarnaneb tüüpilise mitmerežiimilise valgusdioodi (LED) kiirgusega.
